系统介绍
发布时间:2015-12-10  浏览次数:

系统组成及原理介绍

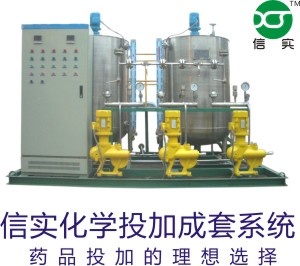

      MD/AD系列集中式组合加药装置,是以美国米顿罗计量泵为主体的机电仪一体化成套装置,依据用户要求,采用模块化设计,系统各部分按一定的技术规范和工艺流程组装在一公用底座上,系统中的溶液箱、搅拌器、磁翻板液位计、计量泵、过滤器、稳压器、管道、阀门、电控柜、仪表等组装在一个底座上,可配操作平台和扶梯。该系统可高精度投加各类化学药品,具有自动化程度高、配套性强、安装及使用维修方便的特点。

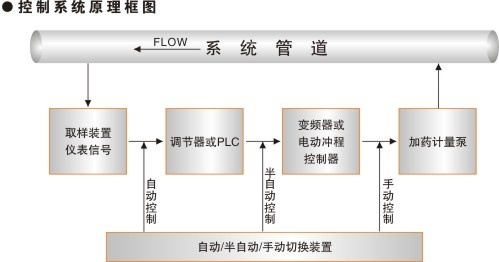

● 控制系统原理简介

       在自动控制柜内设有独立的动力电源,由所对应的电源开关控制,采用变频控制器和数显PID调节器或PLC对计量泵电机进行控制, 通过带电气和机械互锁的转换开关及中间继电器实现三种工作状态:自动、半自动、手动控制模式。在自动控制模式下,数显PID调节器或PLC接收来自取样分析仪表变送器输出的4-20mA信号,根据用户要求的指标设定值经PID运算后输出调节型4-20mA信号调节变频器的频率输出,完成对计量泵电机转速的闭环自动控制。在半自动控制模式下,计量泵的控制脱离外部仪表信号的闭环控制,操作人员可直接调节变频器的电位计调节旋纽实现对计量泵电机转速的控制。在手动控制模式下,计量泵电机的运行状态脱离了变频器输出的控制,完全是在交流工频三相电源直接供电的形式下运行,对计量泵流量的调节依靠手动调节计量泵的冲程调节手柄来实现。控制系统中采用的PID数字显示调节器或PLC还可以实现对测量指标效果的动态监视。

● 基本配置

◎溶液箱(不锈钢、碳钢、碳钢衬胶、碳钢衬氟、玻璃钢等)
◎高精度米顿罗计量泵
◎减速防震式电动搅拌器(普通、防爆)
◎液位计(磁性翻板、玻璃管、超声波)
◎Y型过滤器(不锈钢、UPVC)
◎压力表、安全阀、脉冲阻尼器等管路阀门及附件
◎控制柜(启停操作、手动/自动切换、故障报警、通讯接口、状态显示等)
◎槽钢基础,平台及扶梯



● 应用

      本产品广泛应用于电力、石化、市政水处理、冶金、电子等行业及其它环保领域,目前该加药装置已在不同行业的许多厂家得到广泛应用,广受用户好评。
